Un point noir sur un écran LED ne signifie pas toujours une lampe LED en panne. Sur un affichage LED commercial, un symptôme de pixel mort peut provenir de la LED elle-même, un joint de soudure faible, un câble ruban lâche, un problème de contact de la carte de HUB, un défaut de carte de réception, des dommages d’humidité, ou une alimentation instable.
C’est pourquoi une bonne réparation commence par le diagnostic, pas par des conjectures. Avant de remplacer les pièces, vérifiez si le point est vraiment mort ou si l’écran montre un défaut ailleurs. Si vous avez besoin de la réponse plus large à savoir si un affichage endommagé peut être restauré, voirUn écran LED peut-il être réparé.
Commencez avec le test de couleur
Afficher les modèles de test en plein écran noir, blanc, rouge, vert et bleu. Si le même point reste noir sur chaque motif, traitez-le comme un véritable pixel mort. S’il reste rouge, vert, bleu ou blanc, c’est plus probablement un pixel collé.
Cette distinction est importante. Un pixel bloqué peut se rétablir après un redémarrage ou un test de rafraîchissement de pixels. Un vrai pixel mort nécessite généralement une réparation matérielle, un remplacement de module ou un contrôle plus approfondi du signal et du chemin d’alimentation.
Évitez de presser ou de tapoter la surface de la LED. Les conseils qui fonctionnent parfois sur les moniteurs consommateurs ne font pas partie des modules LED commerciaux. La pression physique peut endommager les perles de lampe, les masques, les revêtements ou les pixels voisins et transformer un petit défaut en une réparation plus importante.
Échanger le module avant de remplacer les pièces
Quand un module affiche des pixels anormaux, la vérification de champ la plus rapide est simple: échangez le module anormal avec un module connu comme bon.

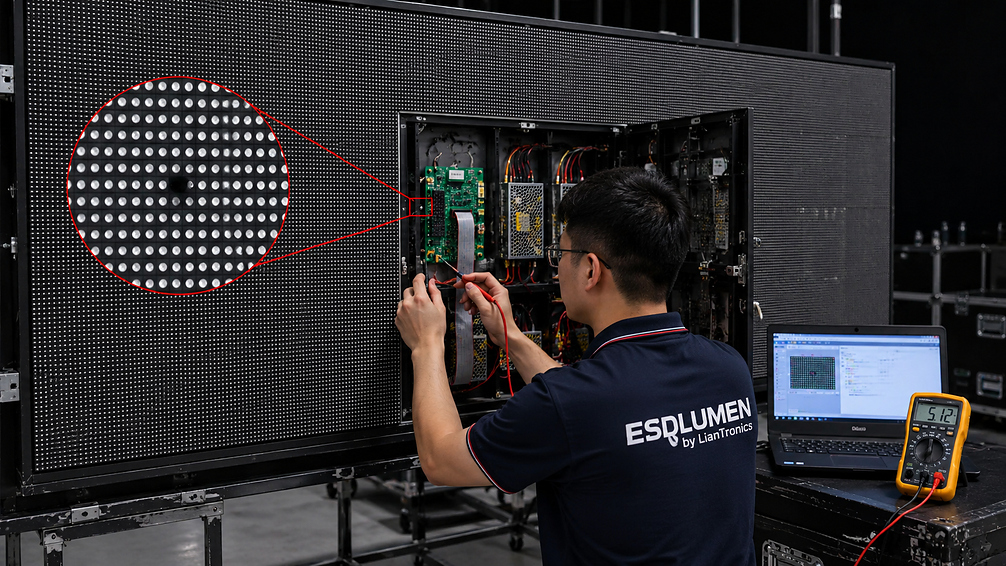

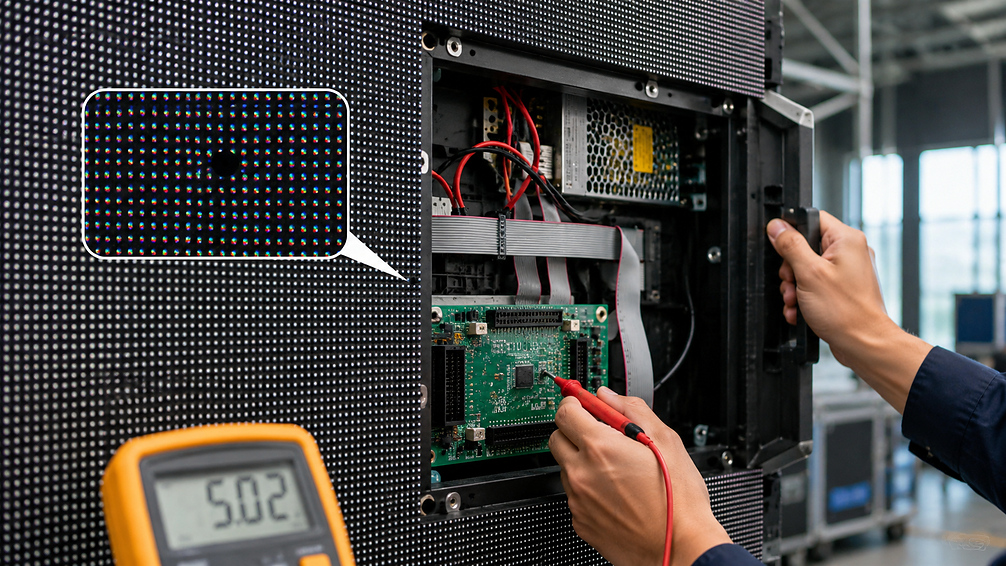

Si le défaut se déplace avec le module, le module est le problème. Remplacez le module de rechange ou envoyez le module défectueux pour réparation. Si le défaut reste dans la même position d’armoire, arrêtez de blâmer la lampe LED d’abord. Vérifiez l’interface du HUB board, le câble ruban, les broches pliées, la carte de réception et le chemin d’alimentation. C’est la même logique utilisée dansLe support après-vente d’esdlumenDépannage du flux.
Pensez-y comme déplacer une lampe de bureau scintillante vers une autre prise. Si la lampe clignote encore, la lampe est mauvaise. Si le scintillement reste avec la prise, le câblage mérite une attention particulière.
Qu’est-ce qui provoque les pixels morts sur les murs vidéo LED?

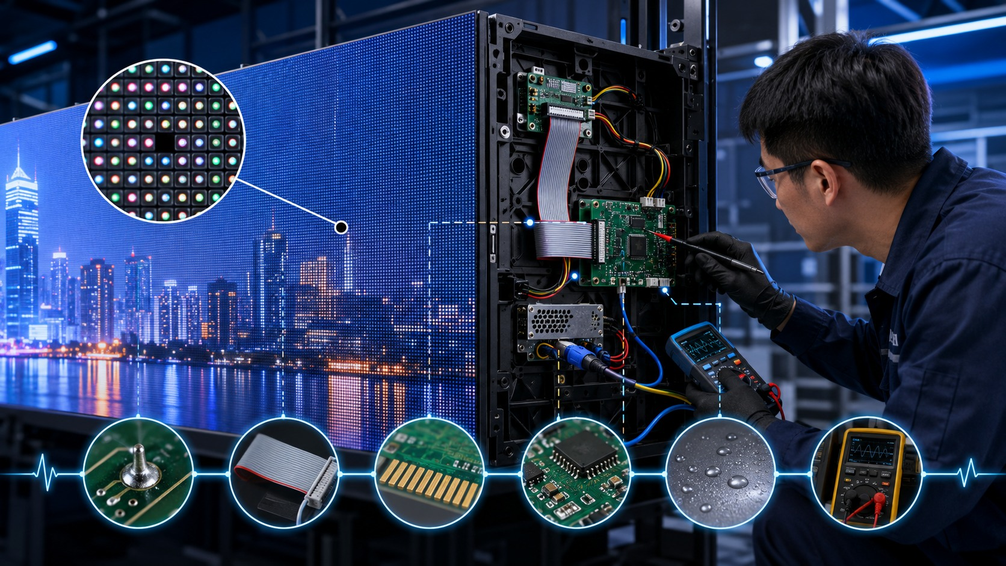

Une fois que la zone défectueuse est confirmée, l’étape suivante est de comprendre ce qui a causé le pixel mort dans cet écran. La plupart des échecs se répartissent en six groupes pratiques.
Lampe LED ou échec de puce.Le pixel reste noir car la LED ne peut plus émettre de lumière. Ceci est particulièrement facile à repérer sur les écrans à faible hauteur où les téléspectateurs sont près de la surface.
joints de soudure faibles.La fatigue de soudure se comporte comme un trombon plié trop de fois. Le chauffage répété, le refroidissement, les vibrations de transport ou les contraintes de configuration de location peuvent casser la connexion et interrompre le flux de courant.
L’humidité et la corrosion.L’humidité peut ne pas endommager l’affichage immédiatement, mais elle peut affecter lentement les puces LED, les circuits intégrés, les joints de soudure, les traces de cuivre, et les composants PCBA. Le résultat visible peut être des pixels morts, un scintillement, un changement de couleur ou des clusters sombres. C’est pourquoi le contrôle de l’humidité est si important dans l’entretien à long terme.
Dommages par décharge électrostatique. Décharge électrostatiquePeut affaiblir les puces LED ou les circuits pilotes avant que le défaut ne devienne évident. Un pixel peut passer les premiers tests puis échouer des jours ou des semaines plus tard.
stress thermique.Faire fonctionner un écran d’intérieur à la luminosité maximale toute la journée augmente la charge de chaleur sans améliorer la visibilité. Avec le temps, les températures élevées accélèrent le vieillissement des LED et peuvent contribuer à la fatigue des soudures.
Instabilité du signal ou de la puissance.Parfois, la LED elle-même n’est pas le problème. Des câbles lâches, un mauvais contact avec la carte de HUB, des circuits de pilote défectueux, des problèmes de carte de réception, ou des fluctuations de puissance peuvent tous créer des points noirs, des lignes, des blocs de couleur, ou des motifs anormaux répétés.
Une carte de réparation que les techniciens peuvent utiliser
Ne pas réparer par habitude. Réparation par modèle.
| Ce que vous voyez | Premier endroit à vérifier | Correction probable |
|---|---|---|
| Un point noir sur chaque test de couleur | Lampe LED, joint de soudure, ou module local | Remplacer la perle ou le module de la lampe |
| Plusieurs mauvais points dans un module | circuit de module, exposition à l’humidité ou fatigue de soudure | Échangez le module et inspectez les dommages locaux |
| Ligne verticale ou horizontale | Câble ruban, HUB board ou driver IC | Replacer le câble ou remplacer la carte ou le composant défectueux |
| Bloc foncé ou anomalie de module complet | Chemin de puissance, carte de réception, ou siège de module | Testez l’alimentation, le chemin du signal et la connexion du module |
| Le défaut se déplace avec le module | Le module lui-même | Remplacer ou réparer le module |
| Le défaut reste dans la même position de cabinet | Sentier côté ébéniste | Vérifiez la carte HUB, le câble ruban, la carte de réception et le chemin d’alimentation |
Le symptôme vous indique où regarder en premier. Un seul point noir ne signifie pas toujours que la lampe LED est morte, et les lignes ou les blocs de couleur anormale ne sont presque jamais un problème d’un pixel.
Quand le remplacement de module est la meilleure réparation
Pour un mur LED à haute visibilité, la solution la plus rapide est souvent le remplacement de modules, et non le remaniement lampe par lampe. Un studio de diffusion, une salle de contrôle, un affichage d’aéroport, un mur de vente au détail ou un écran d’événement en direct ne peuvent pas toujours attendre la réparation au niveau du banc.
La conception de la maintenance frontale aide ici. Comme expliqué dansguide de maintenance frontale d’esdlumen, un module défectueux peut être retiré de l’avant avec les bons outils, ce qui épargne l’espace arrière et réduit le temps de service. Malgré cela, les produits d’entretien avant à haute densité nécessitent toujours une ventilation et une dissipation thermique appropriées.
Après le remplacement, exécutez à nouveau les tests de couleur et vérifiez la luminosité, l’échelle de gris et l’uniformité des couleurs. Un nouveau module peut être électriquement correct mais visuellement inadapté, et c’est toujours une réparation échouée du point de vue du spectateur.
Comment Esdlumen réduit l’échec répété de pixel
La correction de la tache noire ne permet pas toujours de corriger la cause fondamentale. Si l’humidité, la surchauffe, le signal instable ou le mauvais contact du module demeurent dans le système, la même armoire peut de nouveau tomber en panne.
Esdlumen réduit la répétition des défauts de pixels morts en combinant le diagnostic au niveau du module, les registres d’entretien et le contrôle de l’humidité. En particulier,protection contre l’humidité LEDLes questions parce que l’humidité peut affecter les puces LED, les circuits intégrés, les joints de soudure, les traces de cuivre, et les composants PCBA bien avant que les dommages deviennent évidents. Le nano-revêtement et la déshumidification de routine aident à réduire ce risque dans des environnements appropriés.
Après réparation, les techniciens devraient enregistrer l’emplacement de l’armoire, la position du module, les symptômes de défaut, et si le problème s’est déplacé avec le module. Cet historique permet de savoir plus facilement si les pannes récurrentes proviennent du module lui-même, de l’environnement d’installation ou du signal et du chemin d’alimentation.
Empêcher le prochain pixel mort
Une fois que vous comprenez ce qui cause un pixel mort, la prévention devient beaucoup plus facile.
Gardez l’éclat approprié pour l’environnement au lieu de courir des écrans d’intérieur à 100% toute la journée. Laissez de l’espace de ventilation derrière les armoires. Enregistrez chaque défaut par cabinet, module, coordonnées, date et symptôme. Dans les espaces humides, utilisez la déshumidification, le fonctionnement régulier, le nano-revêtement, le GOB, le revêtement conforme, ou des niveaux de protection plus élevés le cas échéant.
Plus important encore, n’utilisez pas une méthode de réparation pour chaque défaut de pixel. Les pixels collés et les vrais pixels morts, les défauts des modules et des cartes de moyeu, les massifs liés à l’humidité et les pannes de câbles lâches nécessitent tous une manipulation différente.
La bonne réparation n’est pas l’échange de pièces le plus rapide. C’est la réparation qui corrige la cause, protège la qualité d’image, et garde l’écran LED stable quand les gens le regardent réellement.
questions fréquemment posées
Les pixels morts sur un écran LED peuvent-ils être réparés?
Oui, mais la bonne solution dépend de la cause. Si un pixel reste noir sur les modèles de test rouge, vert, bleu, blanc et noir, il s’agit généralement d’un véritable pixel mort et peut nécessiter la réparation de la puce LED, module, IC pilote, câble, carte HUB, carte de réception, ou chemin d’alimentation.
Comment faire la différence entre un pixel mort et un pixel bloqué?
Exécutez un test couleur plein écran. Un vrai pixel mort reste noir sur chaque motif. Un pixel collé reste généralement rouge, vert, bleu ou blanc. Un pixel bloqué peut se rétablir après un redémarrage ou un test de rafraîchissement, tandis qu’un vrai pixel mort nécessite généralement une réparation matérielle.
Qu’est-ce qui provoque des pixels morts sur un écran LED?
Les causes courantes incluent la défaillance de la puce LED, la faiblesse des joints de soudure, la corrosion par l’humidité, les dommages par décharge électrostatique, le stress thermique, le signal instable et les problèmes d’alimentation. Dans certains cas, la LED elle-même est bien et le défaut vient d’un câble lâche, carte HUB, carte de réception, ou alimentation.
Pourquoi les techniciens échangent-ils d’abord le module LED?
L’échange de modules est un moyen rapide de localiser le défaut. Si le défaut se déplace avec le module, le module est probablement défectueux. S’il reste dans la même position de l’armoire, les techniciens devraient inspecter le panneau de moyeu, le câble ruban, la carte de réception, et le chemin d’alimentation à la place.
Comment éviter les pixels morts récurrents?
Utilisez une luminosité appropriée, maintenez le flux d’air, documentez chaque défaut par l’emplacement de l’armoire et du module, et protégez l’affichage de l’humidité. Le nano-revêtement, le GOB, le revêtement conforme, la déshumidification et le fonctionnement régulier contribuent tous à réduire les défaillances de pixel liées à l’humidité.
